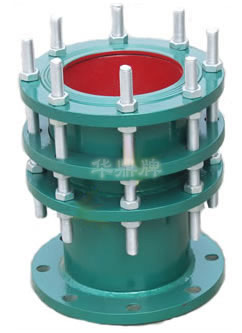

VSSJAFC型可拆式雙法蘭傳力接頭 |
|
 |
序號 |
名稱 |
數量 |
材料 |
1 |
本體 |
1 |
QT400-15、Q235A、ZG230-450、20 |
2 |
密封圈 |
1 |
NBR |
3 |
壓蓋 |
1 |
QT400-15、Q235A、ZG230-450、20 |
4 |
短管法蘭 |
1 |
Q235A、20、16Mn |
5 |
螺柱 |
n |
Q235A、35、1Cr18Ni9Ti |
6 |
螺母 |
5n |
Q235A、20、1Cr18Ni9Ti |
| 公稱通徑DN |
管子外徑
Dw |
外形尺寸 |
法 蘭 連 接 尺 寸 |
L |
△L |
0.6MPa |
1.0MPa |
D |
D1 |
n-Th |
b |
D |
D1 |
n-Th |
b |
65 |
76 |
200 |
40 |
160 |
130 |
4-M12 |
16 |
185 |
145 |
4-M16 |
20 |
| 80 |
89 |
190 |
150 |
4-M16 |
18 |
200 |
160 |
8-M16 |
22 |
| 100 |
114 |
210 |
170 |
220 |
180 |
24 |
| 125 |
140 |
240 |
200 |
8-M16 |
20 |
250 |
210 |
26 |
| 150 |
168 |
265 |
225 |
285 |
240 |
8-M20 |
| 200 |
219 |
320 |
280 |
22 |
340 |
295 |
28 |
| 250 |
273 |
375 |
335 |
12-M16 |
24 |
395 |
350 |
12-M20 |
| 300 |
325 |
220 |
50 |
440 |
395 |
12-M20 |
24 |
445 |
400 |
12-M20 |
28 |
| 350 |
377 |
490 |
445 |
26 |
505 |
460 |
16-M20 |
30 |
| 400 |
426 |
540 |
495 |
16-M20 |
28 |
565 |
515 |
16-M24 |
32 |
| 450 |
480 |
595 |
550 |
615 |
565 |
20-M24 |
32 |
| 500 |
530 |
645 |
600 |
20-M20 |
30 |
670 |
620 |
34 |
| 600 |
630 |
240 |
755 |
705 |
20-M24 |
780 |
725 |
20-M27 |
36 |
| 700 |
720 |
860 |
810 |
24-M24 |
32 |
895 |
840 |
24-M27 |
40 |
| 800 |
820 |
350 |
60 |
975 |
920 |
24-M27 |
34 |
1015 |
950 |
24-M30 |
44 |
| 900 |
920 |
1075 |
1020 |
24-M27 |
36 |
1115 |
1050 |
28-M30 |
46 |
| 1000 |
1020 |
1175 |
1120 |
28-M27 |
1230 |
1160 |
28-M33 |
50 |
| 1200 |
1220 |
370 |
1405 |
1340 |
32-M30 |
40 |
1455 |
1380 |
32-M36 |
56 |
| 1400 |
1420 |
1630 |
1560 |
36-M33 |
44 |
1675 |
1590 |
36-M39 |
62 |
| 1600 |
1620 |
380 |
1830 |
1760 |
40-M33 |
48 |
1915 |
1820 |
40-M4 |
68 |
| 1800 |
1820 |
2045 |
1970 |
44-M36 |
50 |
2115 |
2020 |
44-M45 |
70 |
| 2000 |
2020 |
400 |
2265 |
2180 |
48-M39 |
54 |
2325 |
2230 |
48-M45 |
74 |
| 2200 |
2220 |
2475 |
2390 |
52-M39 |
60 |
2550 |
2440 |
52-M52 |
80 |
| 2400 |
2420 |
2685 |
2600 |
56-M39 |
62 |
2760 |
2650 |
56-M52 |
82 |
| 2600 |
2620 |
450 |
80 |
2905 |
2810 |
60-M45 |
64 |
2960 |
2850 |
60-M52 |
88 |
| 2800 |
2820 |
3115 |
3020 |
64-M45 |
68 |
3480 |
3070 |
64-M52 |
94 |
| 3000 |
3020 |
3315 |
3220 |
68-M45 |
70 |
3405 |
3290 |
68-M56 |
100 |
| 3200 |
3220 |
3525 |
3430 |
72-M45 |
76 |
|
|
|
|
安裝簡要說明：VSSJAFC型可拆式雙法蘭傳力接頭適用于兩邊均與法蘭連接的管路中，安裝時調節產品兩端與法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至正個管道。 |
“華鼎” 人數年來專注于伸縮接頭的和生產，有數千家一線客戶產品制作安裝技術積累，并與中國大的互聯網電子商務服務平臺慧聰網（香港上市，股票代碼：08292）強強聯合，成為慧聰網供水設備“限位伸縮接頭”、“雙法蘭伸縮接頭”眾多產品首家推薦企業，全力打造“慧聰網2010年度伸縮接頭產品供應商”，相信華鼎人一定能祝您事業騰飛！
如果您是供水設備行業伸縮接頭的客戶，在雙法蘭傳力接頭的使用及調試方面有什么問題，請即刻拿起您的電話，撥打華鼎供水設備雙法蘭傳力接頭專家免費咨詢電話：【4006596332】手 機：【13903859591】我們將為您免費提供供水設備專家技術支持！即刻撥打，了解更多，相信與“華鼎”人的溝通一定對您的選擇有所幫助！ |
|
|
